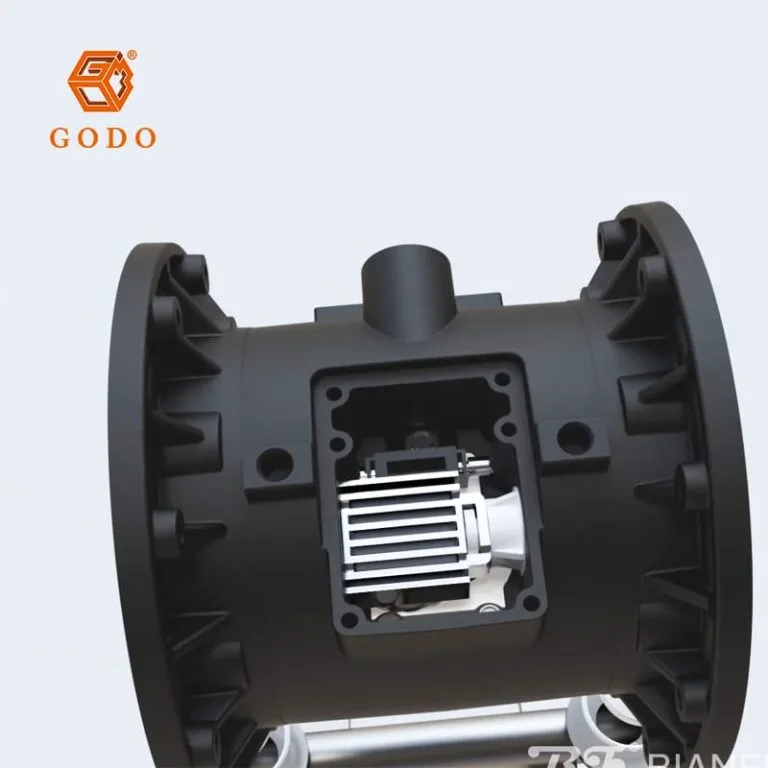

Khám phá chi tiết cấu tạo bơm màng khí nén từ A - Z 1 Máy bơm màng khí nén (hay còn gọi là bơm màng kép khí nén, tên tiếng Anh: Air-Operated Double Diaphragm Pump) là dòng bơm dịch chuyển thể tích được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Bơm sử dụng áp lực khí nén làm nguồn năng lượng vận hành để tạo chuyển động đối xứng của cặp màng bơm hoạt động song song, cấu tạo bơm màng khí nén từ đó hút và đẩy chất lỏng không phụ thuộc vào điện năng. Tên gọi "Màng kép" bắt nguồn từ cấu trúc hai màng bơm được kết nối với nhau qua trục truyền động, hoạt động đồng bộ và theo nguyên lý đối xứng trong hai buồng riêng biệt, nhằm đảm bảo dòng chảy ổn định, không bị đứt dòng. Máy bơm màng khí nén được sử dụng phổ biến nhờ độ linh hoạt vượt trội và mức độ an toàn lớn, đặc biệt trong các lĩnh vực: Bơm chất lỏng ăn mòn (axit mạnh, bazơ, dung môi công nghiệp). Ngành thực phẩm và đồ uống (bơm syrup, nước sốt, nguyên liệu chế biến). Ngành môi trường (nước thải, chất lỏng chứa hạt rắn). Lĩnh vực sơn phủ, mực in, dầu khí, dược phẩm. 2 Cấu trúc chi tiết bơm màng khí nén Để thuận tiện cho việc tìm hiểu, kết cấu của bơm màng khí nén được phân chia thành 3 khối chính: phần tiếp xúc chất bơm, phần phân phối khí và những chi tiết phụ trợ đi kèm. A. Bộ phận tiếp xúc chất bơm (Fluid Side) Vỏ bơm (Casing / Manifolds) Vỏ bơm là chi tiết bao bọc buồng bơm, đồng thời định hướng lưu chất: Ống góp dưới (Inlet Manifold): đầu vào của lưu chất Manifold xả (Outlet Manifold): đầu ra của lưu chất Tùy ứng dụng sử dụng, thân bơm được gia công từ nhiều vật liệu khác nhau: Hợp kim nhôm: nhẹ, chi phí thấp, phù hợp với dung môi, sơn Gang đúc: độ bền cao, thích hợp cho bùn, chất đặc Inox (304/316): ngành thực phẩm, môi trường ăn mòn Nhựa PP, PVDF: hóa chất mạnh, axit và kiềm Màng bơm (Diaphragms) Màng ngăn được ví như “trái tim” của máy bơm màng, là chi tiết chính thực hiện quá trình hút và đẩy chất lỏng. Các loại vật liệu màng thường dùng: PTFE: chịu hóa chất cực tốt, tuổi thọ cao Buna-N: phù hợp dầu, nhiên liệu Santoprene, EPDM: độ đàn hồi cao, dùng cho nước thải, thực phẩm Việc lựa chọn đúng vật liệu màng ảnh hưởng trực tiếp đến hiệu quả vận hành và độ bền của thiết bị. Bi và Đế bi (Check Valve Balls & Seats) Cụm bi van đóng vai trò như van một chiều, giúp: Ngăn chất lỏng chảy ngược Điều hướng dòng chảy đúng chiều hút – đẩy Bi van thường được chế tạo từ PTFE, inox, cao su, ceramic, tương thích với từng loại lưu chất khác nhau. B. Cụm khí nén (Air Side) Van phân phối khí (Air Distribution Valve) Bộ phận này được xem là “trung tâm điều khiển” của bơm màng: Phân phối khí nén luân phiên sang hai buồng khí Tự động đảo chiều khi màng đạt điểm cuối hành trình Không yêu cầu bộ điều khiển điện tử Trục bơm (Center Shaft) Trục bơm nằm ở trung tâm, có nhiệm vụ: Kết nối hai màng bơm Giữ hai màng hoạt động đồng bộ, đối xứng Phân bổ lực đều giữa hai buồng bơm Vỏ buồng khí (Air Chambers) Buồng khí là nơi khí nén được nạp vào để tạo áp lực đẩy màng bơm. Thân buồng khí thường được gia công kín, đáp ứng áp suất lớn và chống ăn mòn. C. Các bộ phận phụ trợ khác Bộ phận giảm thanh (Muffler / Silencer) Lắp ở đầu xả khí Giảm tiếng ồn khi khí nén thoát ra ngoài Hạn chế bụi bẩn lọt ngược vào đường khí nén Gioăng và vòng đệm làm kín Đảm bảo độ kín tuyệt đối giữa các chi tiết Ngăn rò rỉ khí và chất lỏng Giúp bơm vận hành ổn định, an toàn 3 Nguyên lý hoạt động Máy bơm màng khí nén vận hành theo chu trình hút và đẩy xen kẽ nhờ khí nén và hệ thống van một chiều. Chu kỳ 1 (Hút bên trái - Đẩy bên phải): Cụm van đảo chiều đưa áp suất khí vào buồng khí bên phải → áp suất khí nén đẩy màng bơm phải sang trái → lưu chất trong buồng bơm phải được đẩy ra đầu ra. Đồng thời, trục liên kết kéo màng bơm trái sang phải → hình thành áp suất âm trong buồng trái → kích hoạt van inlet để hút lưu chất vào buồng trái. Chu kỳ 2 (Hút bên phải - Đẩy bên trái): Lúc màng bơm phải chạm giới hạn hành trình, bộ van chia khí tự động đảo chiều → áp suất khí được dẫn sang khoang khí trái → ép màng bơm trái về phía phải (đẩy chất lỏng ra outlet) và đồng thời kéo màng bên phải về phía trái (hút lưu chất vào). Hai chu kỳ lặp lại liên tục, tạo lưu lượng ổn định tương đối (có xung áp nhỏ đặc trưng). Hoạt động của van bi: Hệ bi van hoạt động nhờ chênh lệch áp suất. Khi áp suất đẩy → bi đóng van hút và mở van đẩy; ở pha hút → bi mở van hút và đóng van đẩy, đảm bảo chất lỏng chỉ chảy một chiều từ đầu vào đến đầu ra. https://godovietnam.com/ 4. Những ưu điểm vượt trội dựa trên cấu tạo Vận hành khô (Dry Run): không làm ảnh hưởng đến thiết bị khi thiếu lưu chất Khả năng tự mồi cao (Self-priming): vận chuyển chất lỏng ở độ cao thấp hơn bơm Tính an toàn cao: không sử dụng điện, đáp ứng tốt môi trường dễ cháy Vận chuyển được lưu chất có hạt rắn, độ nhớt cao Thuận tiện bảo trì, thiết kế đơn giản 5. Lưu ý khi chọn mua và bảo dưỡng Chọn vật liệu: Yêu cầu phù hợp về mặt hóa học với chất bơm (ví dụ: PTFE cho axit mạnh, Buna-N cho dầu khoáng, Santoprene cho ngành thực phẩm hoặc hóa chất nhẹ). Nên kiểm tra bảng Chemical Compatibility từ đơn vị cung cấp. Bảo dưỡng định kỳ: Kiểm tra định kỳ màng bơm (thay thế khi hao mòn, rách), bi/đế bi (nếu hao mòn dẫn đến rò), ống giảm thanh (hạn chế tắc nghẽn do tạp chất/băng). Đảm bảo nguồn khí sạch, khô để tránh đóng băng van. Yếu tố cần quan tâm: Chọn model phù hợp (flow, cột áp), lắp đặt air filter và điều áp để nâng cao độ bền máy bơm. 6. Kết luận Với kết cấu thông minh cùng với nguyên lý hoạt động hiệu quả, bơm màng khí nén ngày càng đóng vai trò quan trọng trong quy trình sản xuất hiện đại, nhất là khi ở các môi trường làm việc đòi hỏi nghiêm ngặt về độ an toàn, tuổi thọ thiết bị và khả năng vận hành linh hoạt. Để duy trì hiệu quả làm việc bền vững, doanh nghiệp cần lựa chọn đơn vị phân phối uy tín, đảm bảo hỗ trợ kỹ thuật đầy đủ đồng thời chính sách hậu mãi uy tín.
